百兆网口高等级大浪涌方案描述：

全球气候变暖，雷雨天气增多，导致网络设备遭受雷击损坏的概率增大，维护成本大幅度上升，其次随着行业发展高浪涌防护已成为行业的必然选择。

解决方案内容：

2 颗 UN Semiconductor @ 瞬态抑制二极管：ESD03V32D-LCD

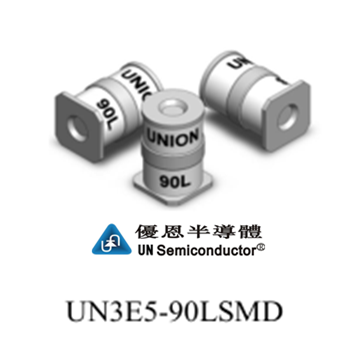

2 颗 UN Semiconductor @ 陶瓷气体放电管：UN3E5-90LSMD

常用产品：

其他解决方案:

• 千兆网口-浪涌防护&静电放电其他 UN Semiconductor ® 解决产品:SLVU2.5-8、BLC03C-4、UN2E5-90LSMD

符合要求：

IEC 61000-4-2 ESD

IEC 61000-4-5 Surge

优点:

此方案前端差共模均采用大通流放电管，中间用 4.7Ω电阻退藕，能有效解决较高的差模浪涌电流下网络变压器易损坏的影响，最后级采用 UN半导体特殊耐高温 TVS 管，保证在高

温 85℃运行条件下数据信号传输不丢包。

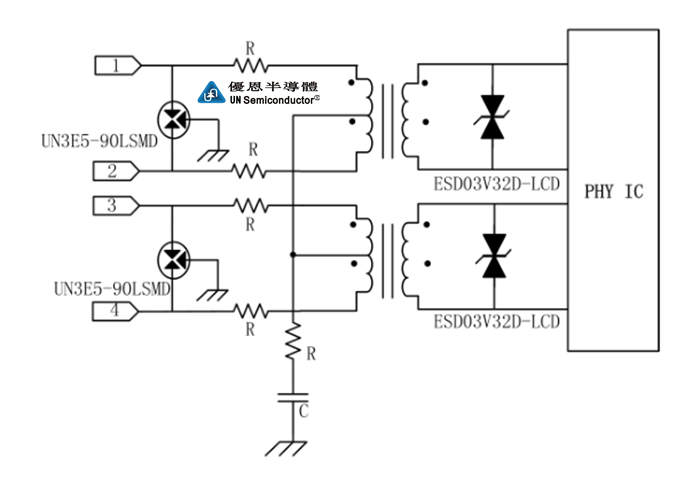

百兆网口高等级大浪涌方案线路图：

本文来自优恩半导体，如需转载请注明出处，更多详情请点击优恩半导体官网:www.unsemi.com.tw
