瞬态抑制二极管（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。当TVS管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。

    瞬态抑制二极管的主要特性参数：

击穿电压VBR：瞬态抑制二极管通过规定的测试电流IT时的电压，这是表示瞬态抑制二极管导通的标志电压。

反向断态电压VRWM与反向漏电流IR：反向断态电压(截止电压)VRWM表示瞬态抑制二极管不导通的最高电压，在这个电压下只有很小的反向漏电流IR。

脉冲峰值电流IPP：瞬态抑制二极管允许通过的10/1000μs波的最大峰值电流（8/20μs波的峰值电流约为其5倍左右），超过这个电流值就可能造成永久性损坏。在同一个系列中，击穿电压越高的管子允许通过的峰值电流越小。

最大箝位电压VC：瞬态抑制二极管流过脉冲峰值电流IPP时两端所呈现的电压。

脉冲峰值功率Pm：脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP与最大箝位电压VC的乘积，即Pm=IPP*VC。

    瞬态抑制二极管的工作原理：

    当瞬态抑制二极管并联在电路中，当电路正常工作时，他处于截止状态（高阻态），不影响线路正常工作，当线路处于异常过压并达到其击穿电压时，他迅速由高阻态变为低阻态，给瞬间电流提供一个低阻抗导通路径 ，同时将异常高压箝制在一个安全水平之内，从而保护被保护的IC或线路；当异常过压消失，其恢复至高阻态，电路正常工作。

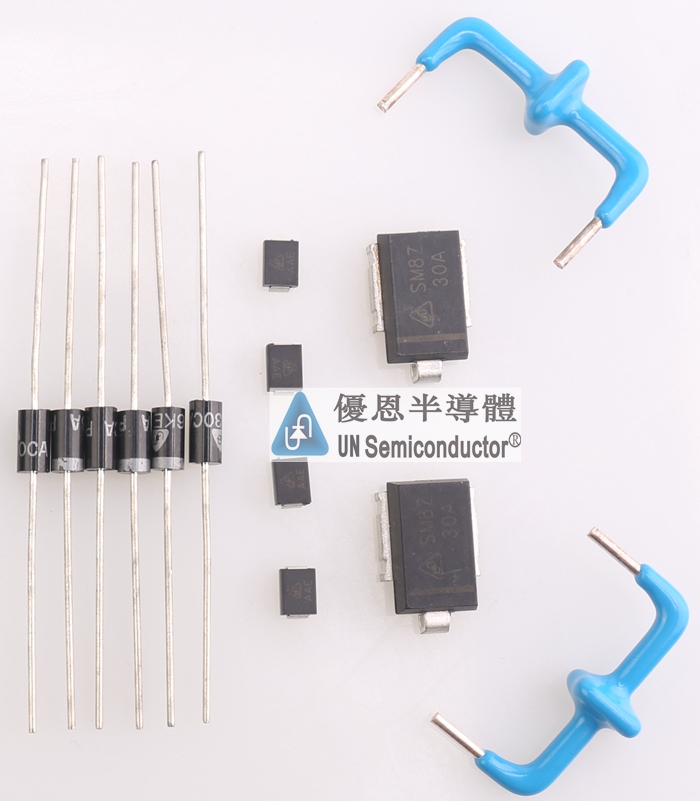

    优恩半导体瞬态抑制二极管具有响应时间快、瞬态功率大、漏电流 低、击穿电压偏差 、箝位电压较易控制、无损坏极限、体积小等优点。广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流 器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF 耦合/IC 驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速 器、工控回路、继电器、接触器噪音的抑制等各个领域。
